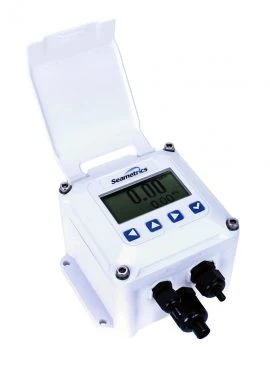

Seametrics Flow Rate and Total Indicator - FT400 Series

 Flow Trasnmitter FT400 Series adalah indikator / pemancar berbasis mikrokontroler yang berinteraksi dengan sensor aliran output pulsa untuk menghitung dan menampilkan laju aliran, total aliran, dan juga menghasilkan sinyal output yang mewakili aliran. FT430 dan FT450 memiliki satu output scaled pulse dan satu pulse  melewati. FT440 memiliki dua output scaled pulse. Isolasi galvanik disediakan untuk sebagian besar output pulsa.

FT450 memiliki daya baterai, sementara FT430 dapat ditenagai oleh sumber daya DC eksternal atau catu daya AC internal opsional*. FT440 adalah perangkat “dua kawat” atau “bertenaga loop”, yang berarti didukung oleh sirkuit loop 4-20 mA itu sendiri.Power Supply AC internal opsional* tersedia untuk FT440 dengan output ganda 24 dan 12VDC untuk memberi daya pada loop dan sensor yang membutuhkan daya lebih besar daripada yang dapat disediakan loop.

Output analog pulse dan 4-20mA dapat digunakan untuk memberi sinyal perangkat eksternal, Seperti pompa meteran tertentu dan kontrol pengolahan air. Atau, satu atau lebih output pulsa dapat dikonfigurasi sebagai output alarm. Komputer aliran ini dapat dilindungi kata sandi untuk mencegah pengaturan ulang total atau mengubah pengaturan konfigurasi.

Baca juga: Seametrics Flow Batch Control

FT430 / 440/450 meter tersedia dalam konfigurasi pemasangan di dinding dan meter. Model FT430 dan FT440 juga dapat dipasang di panel. Beberapa konfigurasi dapat dikonversi dari dinding ke meter atau meter ke dinding setelah instalasi jika diperlukan. Hubungi pabrik untuk perinciannya.

FT440 jika sinyal keluaran 4-20mA adalah standart kami dan FT450 jika Menginginkandaya baterai internal diperlukan, FT430 menawarkan fleksibilitas lebih.

Power		7-30Vdc, 4mA	9-30Vdc, 4mA (4-20 mA when loop-powered)	Lithium “C”, 3.6Vdc, replaceable.  Life is ~5 years depending on usage.
Display	Rate	5-digit auto range
	Total	8-digit
Units	Rate Units	Gallons/Second/Minute/Hour/Day, Liter/Second/Minute/Hour/Day, Cubic Feet/Second/Minute/Hour/Day,  Cubic
		Meters/Second/Minute/Hour/Day, Mega Liters/Day, Million Gallons/Day, Fluid Oz/Second/Minute/Hour/Day, Barrels/
		Second/Minute/Hour/Day
	Total Units	Gallon, Gallon x 1000, Liters, Mega Liter, Cubic Meter, Acre Feet, Cubic Feet, Cubic Feet x 1000, Million Gallon, Acre Inch, Fluid Ounce, Barrels
Outputs	Pulse Output 1	Scaled pulse output, high alarm output or low alarm output.  Optoisolated on FT430 and FT440.1
	Pulse Output 2	Pulse pass-through	Scaled pulse output, high alarm output or low alarm output.1	Pulse pass-through
	Loop Power Output	N/A	4-20mA Loop	N/A
Set P Range		0.1 - 99999.9 units/pulse
Input		5V pulse or contact closure	5V pulse or contact closure	Micropower GMR Sensor (square wave)
Input Range		0.752 - 2000Hz
K-Factor Range		.001 - 999999.999
Flow Alarm Output Range		0.1 - 99999.9
Operating Temperature		-5˚ to 55˚ C (23˚ to 131˚ F)
Non-Operating Temperature		-40˚ to 75˚ C (-40˚ to 158˚ F)
Environmental		NEMA 4X, IP67
Regulatory		Mark

*Spesifikasi dapat berubah • Silakan berkonsultasi terlebih dahulu sebelum membeli.
1 Pulsa keluaran berskala memiliki lebar tetap 100ms. Pulsa maksimum per detik adalah 6,5Hz
2 Untuk frekuensi pulsa <1 Hz, naikkan pengaturan dalam menu SET F menjadi 3 atau lebih tinggi.

PULSE OUTPUT 1 (SCALED)	FT430	FT440	FT450
TYPE	Current sinking	Current sinking	Current sinking
MAX. VOLTAGE	36 Vdc	36 Vdc	36 Vdc
MAX. CURRENT	100 mA	100 mA	100 mA
MAX. FREQUENCY	6.5 Hz	6.5 Hz	6.5 Hz
PULSE WIDTH	100 ms	100 ms	100 ms
ISOLATION	300 V	300 V	NOTE 1
CONFIGURABLE AS ALARM	YES (High or Low)	YES (High or Low)	YES (High or Low)
PULSE OUTPUT 2 (SCALED)	FT430	FT440 (Note 2)	FT450
TYPE	Not Available	Current sinking	Not Available
MAX. VOLTAGE		36 Vdc
MAX. CURRENT		100 mA
MAX. FREQUENCY		6.5 Hz
PULSE WIDTH		100 ms
ISOLATION		300 V
CONFIGURABLE AS ALARM		YES (High or Low)
PULSE OUTPUT 2 (PASS-THROUGH)	FT430	FT440	FT450
TYPE	Current sinking	Not Available	Current sinking
MAX. VOLTAGE	36 Vdc		36 Vdc
MAX. CURRENT	10 mA		100 mA
MAX. FREQUENCY	2000 Hz NOTE 2		550 Hz
PULSE WIDTH	SAME AS-SENSOR INPUT		SAME AS-SENSOR INPUT
ISOLATION	300 V		NOTE 1
CONFIGURABLE AS ALARM	NO		NO

Download Datasheet: Seametrics FT430-440-450-Spec
