Float Level Switch Parker JF Series

Float Level Switch Parker JF series   Merupakan Switch menggunakan float ( pelampung) yang mempunyai fungsi untuk memberikan Informasi Atau Tanda atau perintah berupa contact bahwa Level Dari Suatu Liquid ( Liquid Level ) Sudah Mencapai Pada Setting ketinggian Yang dditentukan.

Cara kerja dari float level switch adalah jika ketinggian liquid mencapai ukuran ketinggian terendah atau low level maka pompa atau alarm akan bekerja dan ketika ketinggian air mencapai level tertinggi sesuai setting kita maka pompa atau alarm akan berhenti bekerja. Jadi dasar kerja dari float level switch ini adlah hanya memberikan singnal, contact untuk memutus dan menghubungkan arus agar pompa atau alarem hidup atau mati pada setting level terendah dan tertinggi.

Ada 2 Jenis Float level switch jenis ini yaitu  :

  • Parker JF32T ( aplikasi untuk water )
  • Parker JF302T( Aplikasi untuk fuel oil )

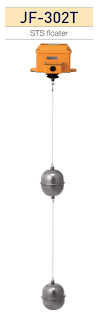

Parker Level Switch JF302T

Feature :

  • Karena produk ini beroperasi tanpa hambatan cairan, produk ini optimal untuk mengontrol tingkat cairan seperti air bersih, air limbah, larutan garam, susu, minyak berat, solar, minyak goreng, dll.
  • Tidak terpengaruh oleh kapasitansi antara kabel eksternal dan dapat dioperasikan dari jarak jauh
  • Dapat dipasang di outdoor maupun indoor karena casing untuk body dibuat dari bahan anti karat dan anti air.
  • Dapat di pakai untuk sitem lectric 1 phase maupun 3 phase


Contact point rated capacity JF=302T

  • AC110~125V : 10A
  • AC220~250V : 10A
  • AC440~480V : 3A
  • AC600V : 2A
  • Nilai kapasitas tertulis di atas adalah nilai untuk beban resistif (cos ø ≒ 1). Dalam kasus muatan induktif, kapasitas pengenal dapat dianggap sebagai 1/2 dari nilai tertulis di atas.

Spesifikasi Parker Level Switch JF Series

  • Rated contact point capacity : AC250V 10A
  • Frequency : 50/60Hz
  • Usable control range : 0.18~10M
  • Air pressure in the water tank : 1 Atmosphere
  • Usable temperature range : 0~120°C
  • Float material : SUS 304
  • Scope of applicable fluids : Milk, heavy oil, diesel, cooking oil, benzene, alcohol, etc.

Dimensi Parker Float Level Switch

JF32T

JF302T



Contoh Diagram Electric
